发酵罐搅拌工艺计算：功率、混合时间、剪切与放大

搅拌选型最怕的不是算错公式，是算完不知道哪儿靠不住。本页把搅拌功率、功率密度、叶端速度、混合时间、体积平均剪切率与三种放大准则串成一条链，并明确标出哪些数靠得住、哪些必须实验或者 CFD 才能定。附中英双语在线计算器，输入罐径、液位、桨型、桨径、层数、桨间距与转速即可出结果，并可导出计算报告。

一、先划边界：CFD 能算什么，不能算什么

搅拌 CFD 在工程上能可靠交付的其实只有三件事：功率数校核、宏观流型与死区、以及局部速度与剪切场。而工艺性能本身——溶氧、传质、收率——CFD 给不了，只能实验。

• 能算：功率数 Np 与功率密度 P/V、速度场与循环流型、死区体积、局部能量耗散与剪切率、瞬态混合时间。
• 不能算：传质系数 kLa 的绝对值、细胞损伤阈值、收率与效价；非牛顿流体在没有流变数据时也算不准。
• 最容易翻车的环节：网格。任意桨型自动划网格的失败率很高，薄壁、扭曲、开式桨叶尤其明显——一张坏网格出来的漂亮云图，比没有云图更危险。

所以合理的做法是分层：先用工程关联式把功率、混合时间、剪切这些标量算准，成本几乎为零、秒级出结果；再让 CFD 去解决关联式解决不了的空间问题——局部剪切在哪、死区有多大、放大后流型会不会变。

二、几何与无量纲数：先把定义对齐

所有功率数与混合时间的关联式都建立在标准几何上，定义对不上，套进去必偏。标准配置为：桨径比 D/T = 1/3、最下层桨离底 C/T = 1/3、液位高径比 H/T = 1、4 块挡板、挡板宽 T/10 ~ T/12。偏离标准几何，Np 与混合时间都要另行修正。

搅拌雷诺数    Re = ρ·n·D² / μ          （n 单位 rev/s，D 为桨径 m）
功率数        Np = P / (ρ·n³·D⁵)       →  P = Np·ρ·n³·D⁵
流量数        Nq = Q / (n·D³)          →  Q = Nq·n·D³（桨叶泵送流量）
叶端线速度    u_tip = π·n·D
液体体积      V = (π/4)·T³·(H/T − α/3)   α = 封头高度/T
功率密度      P/V  (W/m³)  与  ε = P/(ρV)  (W/kg)

Re 的分区是后面所有讨论的前提：Re 小于 10 为层流，10 到 10⁴ 为过渡区，大于 10⁴ 才是充分湍流。只有在充分湍流区，Np 才是常数。

三、功率数 Np：为什么同一个桨有两个数

Np 只在充分湍流区是常数。层流区 Np 与 Re 成反比，过渡区两者都不成立。这就是「同一个桨有两个数」的来源：一个湍流常数 Np∞，一个层流常数 K_L（满足 Np = K_L/Re）。层流区功率 P = K_L·μ·n²·D³——与粘度成正比、与密度无关，正好和湍流区相反。

桨型决定功率花在哪里。高 Np 的桨（Rushton 圆盘涡轮、弯叶涡轮）把功率变成桨叶附近的强湍流与剪切，适合气液分散与需要局部高耗散的场合；低 Np 的桨（水翼、螺旋桨）把功率变成大流量轴向循环，适合混合、悬浮与传热。同样的轴功率，两种桨给出的流场完全不同——这就是为什么「功率够了」从来不等于「混匀了」。

径向流（Rushton 类）

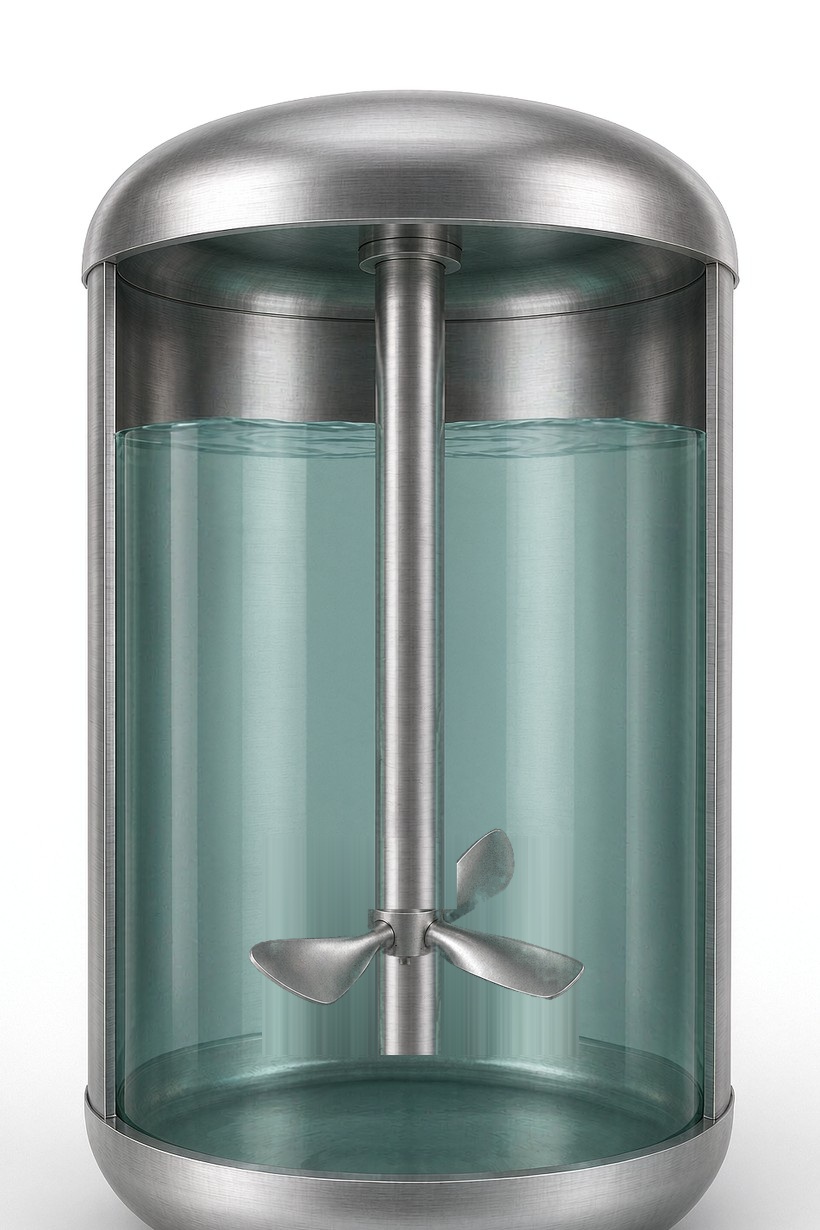

轴向流（水翼 / 螺旋桨）

四、混合时间：多层桨的真正代价

单层桨在湍流区的 95% 混合时间有公认关联式（Grenville 与 Nienow，2004）。它的形式很值得读一遍：混合时间由桨径和总功率决定，与液体粘度无关。

单层桨（H/T = 1，Re > 10⁴，挡板罐）：
  n · θ95 = 5.2 · Np^(-1/3) · (D/T)^(-2)

等价形式（Nienow, 1997）：
  θ95 = 5.64 · (P/ρV)^(-1/3) · (D/T)^(-1/3) · T^(2/3)

θ95 即 95% 混合时间：把罐内物料搅到 95% 均匀所需的时间。下文与在线计算器中的「等 95% 混合时间」均指该量。

两式在 D/T = 1/3、H/T = 1 时都化简为 θ95 ≈ 8.13 · T^(2/3) · (P/ρV)^(-1/3)，可以互相校核。注意 θ95 只随 T 的 2/3 次方增长，而功率密度是 1/3 次方反比——这也是「放大后混合变慢」的定量来源。

但多层桨绝不是把单层结果乘个层数。径向流桨每一层各自生成独立的上下循环环，相邻环之间物料交换很慢，这个现象叫分区（zoning）。Doran 在《Bioprocess Engineering Principles》里说得很直白：一个装两个 Rushton 桨、液位等于两倍罐径的罐，混合时间并不等于「单个 Rushton 桨、液位等于罐径」的罐。多层湍流发酵罐的单位体积功耗很高、顶底均匀性却很差，根因就在这。

多层桨与高径比修正（Rodgers 等 2011 / Cooke 等 1988）：
  n · θ95 = 5.2 · Np_Σ^(-1/3) · (D/T)^(-2) · (H/T)^a

  Np_Σ = 各层桨功率数之和（层间距足够时总功率等于各层叠加）
  a = 1.0   单层桨或 H/T = 1（van't Riet 与 Tramper, 1991）
  a = 1.67  多层轴向流桨（Rodgers 等, 2011）
  a = 2.43  多层径向流桨，Cooke 等（1988）保守值
  a = 1.2   多层径向流桨，Rodgers 等（2011）中性值

轴向流桨在同一功耗下混合时间可以降到 Cooke 预测值的一半以下（Otomo 等 1995；Vrábel 等 2000）。所以多层发酵罐改用轴向流水翼桨，往往比加电机功率更有效。

单层径向流：上下双环，共用一个混合区

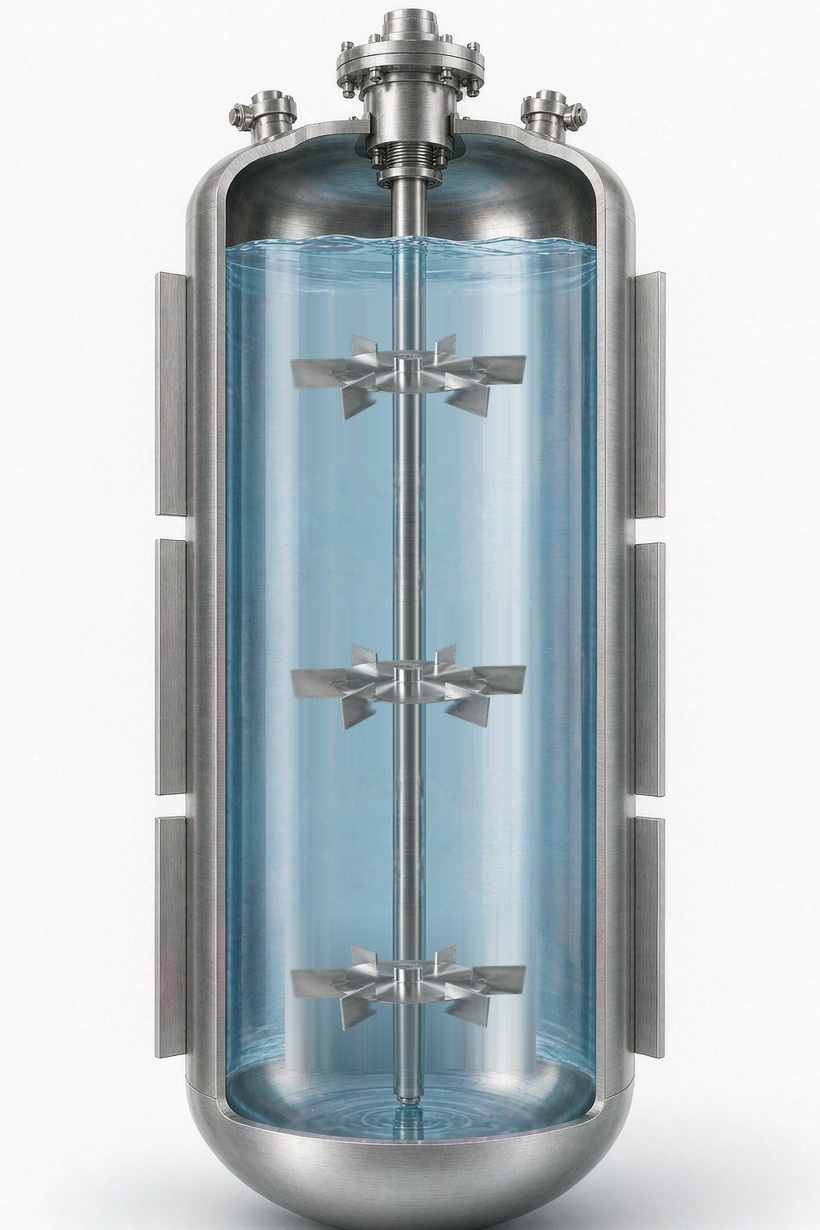

三层径向流：三个互锁分区

五、剪切：叶端速度管不了的那部分

叶端线速度 u_tip = π·n·D 是最常用的剪切代理量，因为它好算、可测、能写进规格书。但它只描述桨叶边缘的圆周速度，不说明功率在罐内怎么耗散。两个补充量更有物理含义：

体积平均速度梯度（Camp–Stein）:
  G = √( P / (μ·V) )        s⁻¹

Kolmogorov 微尺度湍流剪切（体积平均量级）:
  γ ≈ √( ε / ν )            ε = P/(ρV),  ν = μ/ρ

注：牛顿流体下两式代数等价：
  √(P/(μV)) = √(P/(ρV·ν)) = √(ε/ν)

这里有个容易被当成「两个独立指标」的坑：对牛顿流体，Camp–Stein 的 G 和 Kolmogorov 平均剪切率 γ 是同一个式子，算出来必然相等。真正有区分度的是另一个量——桨叶附近的局部最大剪切率。实测与 CFD 都表明，桨叶尖端附近的局部剪切可以是体积平均值的 3 到 5 倍，而细胞与晶体的损伤恰恰发生在那里。这个空间分布靠关联式拿不到，只能靠 CFD。

工程上因此分成两条路：剪切不敏感的场合，用 u_tip 与 P/V 控制就够了；剪切敏感的细胞培养或晶体工艺，必须知道桨叶区的局部耗散，要么做 CFD，要么做剪切敏感性实验。

六、放大：等 P/V 还是等混合时间

几何相似放大（D/T、C/T、H/T、挡板全部保持不变）下，三条常用准则给出的转速、功率与混合时间差别巨大，不能混着用：

等 P/V（功率密度恒定）:     n₂ = n₁ · (D₁/D₂)^(2/3)
等叶端速度（剪切恒定）:     n₂ = n₁ · (D₁/D₂)
等 95% 混合时间（θ95 恒定）: 需要 ε₂ = ε₁ · (T₂/T₁)²   ← 功率上升极快

几何相似下 P/V ∝ n³·D²，故等 P/V 时混合时间按 T^(2/3) 增长。

等 P/V 是最常用的默认选择，但必须清楚它的后果：从 1 m³ 放大到 10 m³（线性尺寸约 2.15 倍），混合时间会乘约 1.67 倍。这个数字直接来自上面的关联式，不需要 CFD 就能算准。

如果坚持等混合时间，从关联式可以严格推出功率密度必须按 T² 增长——线性尺寸翻十倍，P/V 要翻一百倍。绝大多数项目承受不起，所以工程上的实际做法是：按 P/V 放大，接受更长的混合时间，再在工艺侧消化它——优化补料位置与策略、增加进料点、把多层径向流桨换成轴向流水翼桨。Doran 特别指出，多层 Rushton 罐把物料加在两层循环环交汇的高度，混合时间可以比加在液面低一半以上。

七、在线计算器（中英双语）

计算全部在浏览器本地完成，不需要服务器。结果用于初步选型与方案比较，关键设备请以正式工程计算、厂商功率曲线与实验验证为准。

八、法规与标准对照

搅拌参数不只是机械计算，它同时是清洁、灭菌与工艺验证的对象。

• ASME BPE：要求产品接触系统的可排尽（drainable）与无积液死角；搅拌轴、机械密封或磁力耦合的产品接触面、以及罐内挡板与支撑件的表面粗糙度与可清洁性都在范围内。
• EU GMP Annex 1（2022）：无菌工艺对液体配制与混合的均匀性、容器密封完整性（CCI）有明确要求；混合工艺需要可追溯的验证数据，而不是「凭经验」。
• GMP / 药典：关键工艺参数（转速、功率密度、混合时间）必须落在已验证范围内。放大后若这几项超出验证区间，需要重新验证，不能靠临时调整转速补足。

九、设计自查清单

• 先定 Re 分区算出搅拌雷诺数，确认处在层流、过渡还是湍流。关联式只在湍流区可靠，过渡区偏差可达 ±30%，应查厂商功率曲线。
• 核对几何是否标准D/T = 1/3、C/T = 1/3、H/T = 1、4 挡板是关联式的适用基准。偏离越多，Np 与混合时间的修正越大。
• 按任务选流型混合、悬浮、传热选低 Np 高 Nq 的轴向流桨；气液分散、需要局部高耗散才选高 Np 的径向流桨。
• 多层桨校核分区多层径向流桨要按 (H/T)^a 修正混合时间；层间距小于 1 倍桨径时各层循环环相互干扰，总功率不再等于各层叠加。
• 剪切敏感单独评细胞培养或晶体工艺，除叶端速度外还要评估桨叶区局部耗散；体积平均值拿不到这个信息，需要 CFD 或剪切敏感性实验。
• 放大三项一起算放大时同时给出转速、功率密度与混合时间。等 P/V 放大后混合时间仍按 T^(2/3) 增长，超验证区间需重新验证。

十、计算依据与适用条件

• 功率数 Np、流量数 Nq 典型值：Hall, Rules of Thumb for Chemical Engineers（Elsevier, 2018）发动机搅拌功率数表；各桨型厂商公开技术资料（水翼桨 Np 与 Nq 取厂商公布值）。
• 层流常数 K_L：Doran, Bioprocess Engineering Principles, 表 8.1（原始数据源自 Zlokarnik 与 Judat, Ullmann's Encyclopedia of Industrial Chemistry）。
• 混合时间关联式：Grenville 与 Nienow（2004）；Nienow（1997）；等价形式与多层修正见 Rodgers 等（2011）及 Cooke 等（1988），综述见 Chem. Eng. Sci. 与 AIChE J.（2024）相关文献。
• 多层桨分区与进料点影响：Doran, Bioprocess Engineering Principles, 8.13 节「Multiple Impellers」。
• 适用条件：牛顿流体、单相、充分挡板罐、几何相似放大。非牛顿流体、通气（气含率会显著降低功率）、以及无挡板或带盘管的罐，本工具结果偏差会明显增大。
• 混合时间关联式与实验数据的散差约 ±30%；瞬态 CFD（RANS + 滑移网格）对多层桨系统倾向于高估混合时间。本工具为工程量级估算，不替代实验与正式工程计算。

十一、免责声明

本页所有计算结果基于公开文献中的经验关联式，仅用于方案比较、初步选型与技术交流，不构成性能保证，也不替代详细工程设计、厂商功率曲线标定、工艺验证与现场实测。搅拌功率、混合时间与剪切水平受桨叶具体几何（叶片数、宽度、安装角、是否有圆盘）、罐内构件（挡板、盘管、内伸管）与介质流变特性的影响，实际值可能显著偏离本页估算。关键设备请以正式工程计算、厂商测试数据与实验验证为准。
