近10年生物制药设备行业经验

生物制药卫生级设备
技术分享平台

深耕发酵罐、无菌配液系统、卫生搅拌、洁净阀门及仪器仪表领域。 帮你避开选型陷阱，找到最适合工况的品牌和型号，理清选型思路，少走弯路。

获取技术资料 查看品牌对比
10+ 年行业经验
300+ 整理品牌资料
500+ 成功选型案例
30% 平均采购成本节省

专业设备领域

覆盖生物制药核心工艺设备，从上游培养到下游纯化，我们都能帮你做出最优品牌选择。

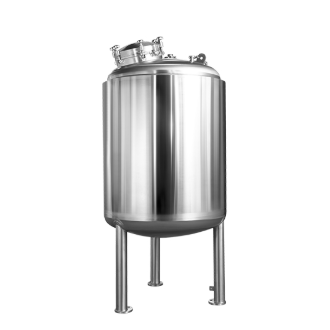

卫生级压力容器

卫生级压力容器

发酵罐、配液罐、储罐、CIP/SIP罐。覆盖ASME BPE、GMP合规要求，涵盖从实验室到生产规模。

国内外30+品牌资源

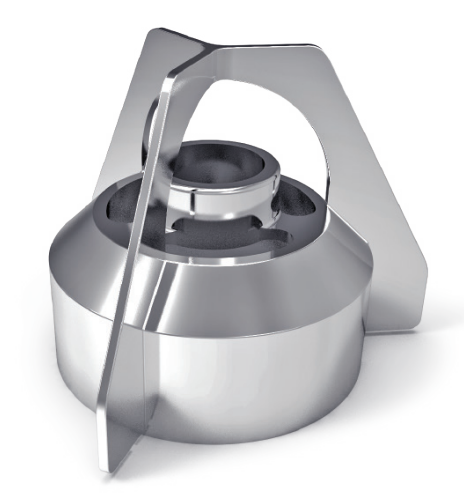

卫生搅拌系统

卫生搅拌系统

顶部搅拌、底部磁力搅拌、在线高剪切。适用于培养基配制、缓冲液混合、发酵过程混合等场景。

15+专业搅拌品牌

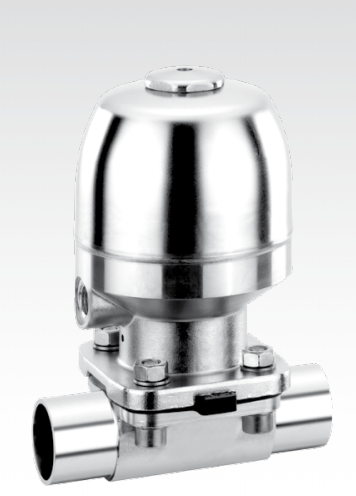

洁净阀门

洁净阀门

隔膜阀、球阀、蝶阀、取样阀、多通道阀。无菌设计，符合FDA/USP Class VI要求。

20+阀门品牌对比

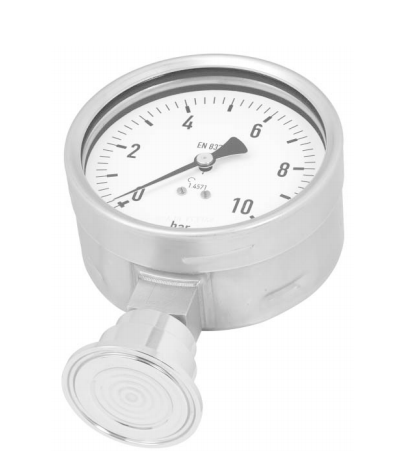

仪器仪表

仪器仪表

pH/DO电极、电导率、温度传感器、流量计、浊度计。卫生型接口，适应CIP/SIP工况。

25+仪表品牌资源

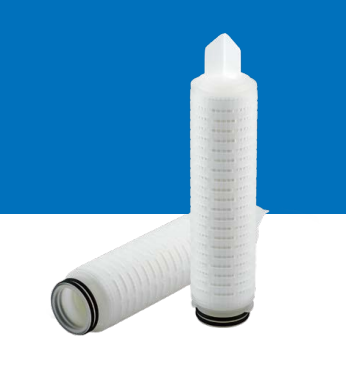

卫生级滤芯

卫生级滤芯

除菌级液体滤芯、空气过滤器、蒸汽过滤器。PES/PVDF/PTFE膜材，完整性测试，批次可追溯。

国内外15+滤芯品牌

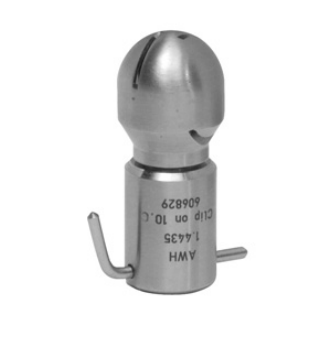

喷淋球

喷淋球

固定式、旋转式、插管式喷淋球。CIP罐体清洗，覆盖率可验证，表面处理Ra≤0.5μm。

10+喷淋球品牌对比

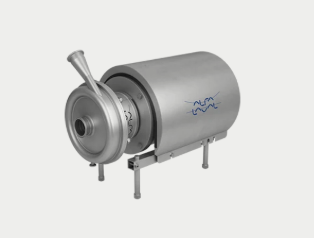

卫生泵

卫生泵

离心泵、自吸泵、转子泵、双螺杆泵。EHEDG认证，可CIP/SIP，满足无菌输送要求。

国内外20+卫生泵品牌

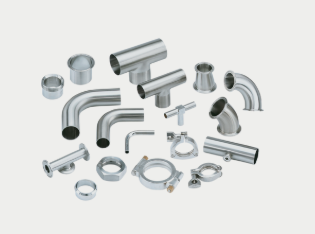

卫生管件与管道

卫生管件与管道

卫生级钢管、管件（弯头/三通/卡箍/法兰）、自动轨道焊与电解抛光管道。ASME BPE / ISO / 3-A 标准，构建无菌流体管路系统。

国内外15+卫生管件品牌

部分图片来源各品牌官网（DONJOY 等），版权归原厂所有，仅作展示用途。

品牌对比矩阵

基于近10年实战经验整理的品牌优劣势对比，帮你在预算、交期、性能之间找到最佳平衡点。

设备类别 国际品牌（优势） 国内品牌（优势） 选型建议

⚠️ 以上为品牌格局概览。具体型号匹配需结合您的 URS（用户需求说明）、工况参数与预算——这正是选型参考要帮你理清的部分，光看表格定不了。

自己选，容易踩的坑

品牌谁都能查到，难的是匹配到你的具体工况。以下是客户最常踩的选型陷阱——每一个都可能让项目多花几十万。

⚠️

滤芯只看标称孔径与通气量

只按微米精度或通气量选滤芯，忽略完整性测试方法：5 英寸以下滤芯通常无法用水侵入法（WIT）做在线完整性测试，得改用扩散流或起泡点；同时忽略蒸汽耐受次数，也会导致验证失败、滤芯寿命骤减、频繁更换。

✓ 需核对：细菌挑战验证报告 + 蒸汽循环寿命 + 完整性测试方法（WIT 是否适配滤芯尺寸/工艺） + 设备端接口与检测方式

⚠️

喷淋球配置与覆盖率没验证

凭经验装喷淋球，没做覆盖率验证：喷淋球杆长选短了，射流够不到罐顶或挡板背面；罐内有搅拌时只配一个清洗球，搅拌桨会挡住清洗路径；套管接口尺寸选小了，喷淋球本身无法被 CIP 液有效自清洁。CIP 死角洗不干净，灭菌验证（包括喷淋球本身）反复不过。

✓ 需核对：RIB 测试 / 染液覆盖率验证；喷球中心到最远清洗表面的距离 ≤ 有效射程（留 10–20% 裕度），且杆长须完全伸出接管、不被遮挡；带搅拌罐体配置 ≥2 个清洗球并避开桨叶遮挡；套管接口尺寸满足喷淋球自清洁流量

⚠️

卫生泵只看流量，不顾物料特性

按流量选泵却忽略物料特性：高速离心泵剪切大，会打碎细胞或使蛋白变性；强腐蚀/有机溶剂会溶胀 EPDM/Viton 密封圈；易燃易爆溶剂没按 ATEX/IECEx 防爆配置；高粘度或含固物料让离心泵效率暴跌、甚至堵转。上游培养/下游纯化收率掉一截，还埋下泄漏与安全隐患。

✓ 需核对：剪切速率 vs 物料耐受性；化学物性 vs 密封圈材质（EPDM/Viton/PTFE）；防爆等级（ATEX/IECEx）；粘度/含固量 vs 泵型（离心/螺杆/蠕动/隔膜）

⚠️

阀门材质 / 锻造 vs 铸造 / 表面等级选错

用普通 304 代替 316L，或阀体采用铸造件内部疏松夹砂，或抛光等级/工艺选错。ASME BPE 中 SF1、SF2、SF3 均为机械抛光，Ra 上限依次放宽；SF4 才是机械抛光 + 电解抛光（EP），Ra 最低。高卫生要求下选 SF1 或铸造件，都会残留、离子析出、CIP 验证不过。

✓ 需核对：316L + 锻造阀体；无菌/高纯接触面选 SF4（MP+EP，Ra≤0.38μm）；一般卫生接触面可选 SF1/SF2/SF3 机械抛光。

设备样本索引与选型协助

以下为基于公开资料整理的品牌与品类索引。各品牌样本（Catalog）版权均归原厂所有，本平台不提供文件托管与分发——官方样本请前往各品牌官网获取。可供参考适配工况的型号、索取正确样本的思路，并提供独立选型视角。

关心的品牌或品类不在列表中？告诉我们，我们帮你评估、整理并协助获取官方样本。

工艺计算工具箱

基于近10年实战经验整理的常用工艺计算工具，输入参数即时出结果，帮您快速完成初步选型与验证。计算结果仅供参考，关键设备请以正式工程计算与现场验证为准。

温度 (℃)持续时间 (min)

F0 = Σ Δt × 10^((T−Tref)/z)。药典过度杀灭通常要求 F0 ≥ 8（部分工艺 F0 ≥ 12）。本工具按各温度段独立累加。

筒体按 V=π/4·D²·H；标准椭圆 2:1 封头按半椭球 V≈π·D³/24 估算。碟形封头容积较小，此处取近似系数，实际以封头标准图为准。

依据 Woodhead (2014) CIP 清洗原则：所有表面须被覆盖，固定球超过临界压力会雾化而失去冲击，故球径/杆长/罐径须匹配；套管尺寸须满足自清洁流速（约 1.5 m/s，对应每罐约 10 m³/h）。带搅拌罐至少 2 球并避开桨叶；最终须经 RIB 或染液覆盖率验证，并以厂商选型软件校核为准。型号同时参考莱克勒（Lechler）罐体/设备清洗样本与诺盟 KWH（NEUMO Ehrenberg）TANKO®-S / RB 清洗球样本。安装深度按 Woodhead (2014) 第 10 章：立式罐 d = Hdome + Hcs，Hcs = √(r² − R²)（Fig.10.37，Hdome 由容器厂提供或近似取 h2 = R·tan15°）；卧式罐 d = tan25° × r − 本体长度（Fig.10.40，Alfa Laval 2004）；常见经验值立式 0.25×H、卧式 0.25×D。侧接管上方不得安装清洗设备（Fig.10.38）。

按 Q=m·c·ΔT 求总热/冷量，对数平均温差 ΔTm 下：所需换热面积 A=Q/(K·ΔTm·t)；若填了可用面积，可反算所需换热时间。加热介质选「饱和蒸汽」时，输入蒸汽表压即自动按 Antoine 方程给出对应饱和温度（如 0.3 MPa 表压≈144℃）。K 随夹套类型变化：全夹套≈500、半管夹套≈1000、蜂窝夹套≈800 W/m²·℃（蒸汽冷凝侧更高），需以设备实测为准。

CIP 站详细计算（结合 CIP 站估算表）

依据 Woodhead (2014) Ch.10：CIP 程序含预冲洗→碱洗→中间淋洗→酸洗→终淋；碱液浓度储罐/管线/发酵罐约 1%、多用途罐与换热器 1–2%、UHT 2–3%、重垢可达 5%，酸洗（硝酸）1–2%；管道流速目标 1.5 m/s，每罐喷淋流量约 10 m³/h，回水泵≥供液泵 25%。溶液回收复用可显著降低水/药剂消耗。具体浓度与周期以清洁验证方案为准。

扬程 H=Δz+(P2−P1)/(ρg)+h_f；NPSHa=(Pa−Pv)/(ρg)+Hs−h_sf，须大于泵汽蚀余量 NPSHr。常温清水 Pv≈2–10 kPa，80℃ 约 47 kPa。

按 V=π/4·D²·H+2·Vhead 反算，给定 H/D 时 D³=V/(π·r/4+2c)。结果取整后实际容积略有偏差，以制造图为准。

按管截面积×流速计算实际体积流量 qv(m³/h)，再按理想气体状态方程换算为标准状况（0℃，1 atm）下的 Nm³/h：P₁V₁/T₁=P₂V₂/T₂。压力输入为表压，计算时自动加上大气压 0.101325 MPa。

液体（ISA/IEC 60534）：Kv = Q·√(SG/ΔP)（Q: m³/h，ΔP: bar），Cv = 1.156·Kv。气体（简化式，未计阻塞流）：Kv = QN/514·√(SG·T1/(ΔP·P2))，QN 为标准状况流量 Nm³/h，P 为 bar(a)，T 为 K（按 20℃ 计）。实际选型须校核阻塞流、噪音与闪蒸，并以厂家曲线为准。

个

NPSHa = (Pa−Pv)/(ρg) + hs − hf，Pa、Pv 用绝对压力。hf 由吸入侧 BPE 弯头(ζ≈0.3/个)与所选盖米隔膜阀（673/687/650）Kv 自动累加，并叠加直管 Darcy-Weisbach 摩擦损失（按卫生级电解抛光 316L 粗糙度 ε）：单阀损 ΔP=(Q/Kv)² bar 折算为 m。本工具同时校核「阀口闪蒸」：若阀喉绝对压力 ≤ Pv 即就地汽化限流（典型高温 WFI + 吸入节流）。案例见《高温 WFI 分配泵回水不足》(article-24)。* 盖米 673 金属隔膜阀标准最大 DN65(2½″)，3″/4″ 属 687/650 系列（Kv 取原厂样册值）。

泵进出口配管红线

进口（吸入口）
  • 泵口到首个扰动件（弯头/阀/三通）留 ≥5D（建议 10D）全尺寸直管段
  • 必须用长半径弯头（R=1.5D），避免短半径
  • 变径用偏心变径，平面朝上（介质由下向上）防气袋
  • 进口侧节流阀勿紧贴泵口——直接吃掉 NPSHa、诱发气蚀/闪蒸
  • 管路自支撑，泵壳不承重、不受外力
出口
  • 对泵内气蚀基本无直接影响（高压侧）
  • 出口弯头须独立支撑，勿把重量压到泵壳
  • 避免水锤/振动传入泵体，建议留一段短直管
  • 出口阀紧邻弯头节流会在阀内产生出口气蚀
弯头紧贴泵口 → 等效 NPSH 扣减（工程裕量）
泵口扰动情况建议额外 NPSH 裕量
理想：≥10D 直管段0 m
一般：5D 直管段+0.3 m
弯头/阀紧贴泵口（如图）+0.5 ~ +1.0 m
短半径弯头+变径+阀紧邻+1.0 ~ +1.5 m

注：弯头纯局部阻力仅约 0.06 m（DN65、Q=20 m³/h、ζ=0.3），但预旋/流速畸变使泵实际 NPSHr 等效上升，故按流态裕量取 0.5~1.0 m。以 i-CP2035（NPSHr=0.7 m）为例，图中接法实际等效 NPSHr≈1.4 m。

依据：Alfa Laval Pump Handbook（吸入口压降最小、少弯头）；ANSI/HI 与工程实践推荐吸入口直管段 5–10D；Crane Engineering 离心泵配管 6 条规则。示例 DN65 入口需留 320–640 mm 直管。
T₁ M₁ T₂ M₂ 逆流 t₁ t₂ T = 热流体（管程） t = 冷流体（壳程）

本工具依据《换热计算公式》与《换热器及冷却水量 / 换热器面积及冷却水量计算》核算表整理。对数平均温差 LMTD：逆流 Δt=[(T₁−t₂)−(T₂−t₁)]/ln[(T₁−t₂)/(T₂−t₁)]，并流 Δt=[(T₁−t₁)−(T₂−t₂)]/ln[(T₁−t₁)/(T₂−t₂)]；算术平均温差 Δt=[(T₁−t₂)+(T₂−t₁)]/2（仅作保守估算）。热负荷 Q：工艺流体 Q=Cp·M·(T₁−T₂)，蒸汽 Q=r·M（r 取蒸汽汽化潜热，按表压自 IAPWS-IF97 插值）。换热面积 A=Q/(K·Δt)，冷却水量 M=Q/(Cp·(t₂−t₁))。单位换算：1 W/(m²·K)=0.8598 Kcal/(m²·h·℃)，1 kJ=0.239 Kcal。经验传热系数 K（W/m²·K）：气-气 10~35、水-气 10~60、水-水 800~1750、水-水蒸气 1100~4000、水溶液-水蒸气 580~2800（>2×10⁻³ Pa·s 取低值）。结果仅供初步工艺估算，正式设计请以 GB/T 151 与设备厂家数据为准。

本工具依据《蒸汽加热水用量计算》与配套《蒸汽加热水耗量》核算表整理。热量 Q = m·c·(T₂−T₁)：间接加热时蒸汽在夹套/盘管内冷凝，仅释放汽化潜热 r，故蒸汽耗量 W = Q / r；直接加热（蒸汽直喷）时蒸汽与物料混合，释放总焓 h 扣除物料在目标温度下的显热，W = Q / (h − c·T₂)；混合加热按直喷能量平衡估算（夹套+直喷同时）。蒸汽性质（饱和温度、汽化热 r、总焓 h）依据 IAPWS-IF97 饱和蒸汽表、按表压自动插值取得。结果仅供初步工艺估算，正式设计请以 GB/T 34060 等标准与设备厂家数据为准。

本工具依据《化工工艺设计手册（上）第10章》搅拌功率计算思路，以及公开文献（Bates / Oldshue / Nagata 等搅拌功率关联式；Michel 1962 通气功率关联式；bioprocesstools.com 功率准数表；Rushton et al. 1950；Lightnin LABS；Hemrajani & Tatterson 2004）整理，供初步工艺与电机选型估算。不通气功率 P₀ = Np·ρ·(N/60)³·d⁵·f·k，其中 N 为 r/min、Np 为各层桨叶功率准数平均值、f = 0.4 + 0.6·m（多层桨校正）、k 为磨损/裕度系数（取 1.3 表示约 30% 裕量）；桨叶 Np 预设取自湍流区（Re>10⁴、标准四挡板）文献值，Rushton 取 6.2（与 Excel 一致，文献范围 5.0–6.2）。当 Re<10⁴ 时，自动按 Nagata (1975) 双渐近线模型 Np=max(Kp/Re, Np_turb) 修正功率准数（Kp 为各桨型层流常数，Rushton Kp=71.5、PBT=36.5、Hydrofoil=33.0 等；层流区 P₀∝μ·N²·d³，与密度无关），过渡区精度约 ±15%。雷诺数 Re = ρ·N·d²/μ（N 取 rev/s）判断流型。发酵液体积 V 用于换算通气强度 vvm = Q/V（体积/体积/分钟）。通气功率按曝气数 Na = Q/(N·d³) 经验式（Rushton 平叶涡轮：Na≤0.035 时 Pg/P₀=1−12.6·Na；Na≥0.035 时 Pg/P₀=0.62−1.85·Na）及 Michel 关联式 Pg=0.72·(P₀²·N·d³/Q^0.56)^0.45 估算；工程上常取 Pg≈P₀/2（约 1 vvm），与文献 Pg/P₀≈0.4–0.6 一致。结果仅供估算，正式设计请以设备厂家数据与 GB 标准为准。

本工具依据《除炭过滤器计算》表格整理：在液体制剂脱炭工序，钛棒过滤器（Φ60×300 mm/10寸）位于配液罐下游，去除活性炭粉。选型四要素：① 滤桶有效操作容积 V₁ = π·D²·H/4（默认 D=190 mm、H=350 mm，对应 10 寸 5 芯外壳）；② 装填系数 80–90% 取可操作料液 V₂ = V₁·η；③ 滤芯占去体积 V₃ = N·π·d²·L/4（d=60mm、L=300mm）；④ 剩余操作容积 V₄ = V₂ − V₃，需 ≥ 实际炭粉占用量 = URS 纳污 / 湿滤饼堆积密度。单芯通量默认按钛棒厂家样本：50μm ≈ 25 L/min、30μm ≈ 17、20μm ≈ 13、10μm ≈ 8、5μm ≈ 6、3μm ≈ 5、2μm ≈ 4、1μm ≈ 4、0.45μm ≈ 3（10寸、纯水 0.2 MPa；供应商样本值差异较大，正式设计以厂家曲线为准）；黏度修正按 Q_actual ≈ Q_nominal × (μ_water/μ)，即实际流量 ∝ 1/相对黏度。管路流速 v = Q_actual(m³/s) / A，A = π·ID²/4。一寸管路最大允许流量按 v ≤ 2.5 m/s 折算 ≈ 3.4 m³/h。结果仅供初步选型，正式设计请以设备厂家曲线、URS 与现行 ASME BPE / ISO 13408-2 法规为准。

计算结果拿不准，或需要针对您工况的正式选型计算？ 联系我们进行选型探讨 →

标准尺寸与材料查询

工业管、卫生管与管件、法兰及配套紧固件的标准尺寸速查（对标 PipeData，选好规格即时出表与图示），以及「材料腐蚀查询」：按氯离子、碱液、硝酸、硫酸等介质的浓度与温度，给出奥托昆普（Outokumpu）牌号耐蚀推荐。数据均为常用标准/文献参考值，正式工程请以原厂图纸、最新标准与腐蚀试验为准。

外径按 ASME B36.10M / B36.19M；壁厚为常用 SCH 参考值。重量 W≈0.02466×(OD−t)×t (kg/m) 为约值，不锈钢密度略高于碳钢，实际以厂家样本为准。

当前标准完整尺寸表

卫生管尺寸按 DIN 11850 Series 0~3 / SMS / DS / 3-A/BPE / ISO 1127 / BS 4825 常用标准整理。表格数据为标称 OD×壁厚，重量按 W≈0.02466×(OD−t)×t 估算。实际订货请以厂家样本与最新标准为准。

卫生管件可选 3A 或 ISO/DIN/SMS 快装接头（Tri-clamp）系列；工业管按 ASME B36.10M/36.19M 焊接管件常用尺寸。卡盘直径 B、卡箍规格、接管长度 A、弯头/三通中心至端面均为常用参考值，实际订货请以管件厂尺寸图为准。

当前标准常用尺寸明细（D/K/L/n/d/C）

法兰尺寸按 HG/T 20592 / HG/T 20615、EN 1092-1 / DIN EN 1092-1、ASME B16.5 / B16.47、GB/T 9124、SH/T 3406、JB/T 79 等常用标准整理。图示为按所选法兰类型（PL/SO/WN/SW/IF/TH/BL/BLS/PJ-RJ/PJ-SE）绘制的示意性截面图；D/K/L/n/d/C 为参考尺寸，选择不同类型时厚度 C 按经验系数修正。密封面代号：RF=突面、FF=全平面、FM/M=凹/凸面、T/G=榫/槽面、RJ=环连接面。实际订货请以最新版标准与厂家图纸为准。

螺柱/螺栓长度按 2×法兰厚度 + 垫片厚度 + 螺母/垫圈 + 螺纹伸出 估算，取整到 5 mm。双头螺柱两端均配螺母；单头六角螺栓一端为六角头、另一端配一个螺母，故通常略短一个螺母高度。仅供备料参考，实际以装配图纸为准。

等腐蚀曲线（0.1 mm/a 腐蚀速率边界，按牌号着色）：曲线下方为该牌号“可耐蚀”区。● 为当前输入工况点；越出上边界表示超出该牌号耐蚀范围。曲线依据奥托昆普《Handbook of Stainless Steel》公开等腐蚀数据整理，为代表性边界，关键工况请以原厂数据/挂片试验校核。

耐蚀判定依据奥托昆普（Outokumpu）《Corrosion Tables / Handbook of Stainless Steel》公开资料的定性结论与牌号耐蚀规律整理：硝酸属强氧化性酸，奥氏体不锈钢（304L/316L）全浓度常温至沸点均耐蚀，含 Mo 牌号非必需；硫酸随浓度/温度升高需升级至 904L、双相钢 2205、6Mo（254 SMO）等；氯离子环境以耐点蚀当量 PREN（=Cr+3.3Mo+16N）衡量，越高越耐点蚀，海水/高氯需 2205、254 SMO、2507 等；碱液（NaOH）≤50% 中低温 304L/316L 良好，高温高浓度有碱脆（SCC）风险，需高镍材质。本工具为选型初筛，关键工况务必以腐蚀挂片试验与原厂数据为准。

曲线为各 pH 下"无腐蚀 / 缝隙腐蚀"分界线：曲线左下方（低 Cl⁻）为安全侧，右上方（高 Cl⁻）为风险侧。红色圆点为当前工况点；加粗曲线为当前所选 pH；同色虚线为该温度下的边界 Cl⁻。曲线由图表数字化近似整理，与原图存在量级偏差，仅供初步参考。

本工具依据 © Alfa Laval AB 发布的 CCT 曲线图（"Performance limits — Crevice corrosion of Alloy X in water containing chlorides"，Rev 1，2005–2006）整理。曲线数据为图表数字化近似（digitized approximation），与原图存在 ±30% 量级偏差；正式工程请以原厂曲线与最新腐蚀数据为准。钛与 C-276 在 pH ≤ 3 的强酸侧另受 HCl 均匀腐蚀限制，应同时核对原图。公开可引用的官方原文（数据同源，表格版）：Guideline on water characteristics to avoid corrosion — BHE (200011185-2-EN-GB)、FHE / AlfaNova (200011480-1-EN-GB)。

主表数据依据 IAPWS-IF97 饱和水蒸汽性质整理，覆盖 0 ℃–200 ℃（每 5 ℃一个节点）；非节点温度/压力采用线性插值。额外数据（比容、比熵、等熵指数、动力粘度、声速）为常用工程参考值。正式热力计算请引用 GB/T 34060-2017《蒸汽热量计算方法》、NIST 或 IAPWS 工业标准。

—

分子式—
CAS 号—
GHS 危险性类别

危险性概述

个体防护 (PPE)

主要理化特性

本页为常用化学品安全数据（SDS）第 16 部分的速查整理，依据 GB/T 16483、GHS Rev.7 及公开安全资料归纳。内容仅供现场快速参考与培训，不能替代供应商提供的正式 SDS 文件。关键作业务必以现行版 SDS 为准，并遵守当地 EHS 与职业健康法规。

本工具依据 Millipore 化学相容性测试方法（R/G/L/N/T 五级）整理，采用规则引擎按化学品类别与材料耐受性自动评级，覆盖生物制药常见介质与卫生级材质。结果仅供初步筛选与设计参考，关键工况（高温、高浓度、长期接触、混合介质）务必以材料厂家正式相容性表或现场挂片试验为准。

上表为相对于 4℃ 时水的体积膨胀系数（β）。输入水温后自动插值求 β，若填入水量则进一步计算从 4℃ 加热/冷却到该温度时的体积变化 ΔV = V₄ × β。水在 4℃（准确说 3.98℃）时体积最小，因此从 4℃ 向低温或高温方向变化，体积都会膨胀。数据引自《不同水温下每千克水的体积》。

数据需要核对，或要针对您管路的完整 BOM 与选型参考？ 联系我们进行选型探讨 →

技术文章

围绕生物制药卫生级设备选型的长尾技术笔记，从清洗验证到材质与泵阀工艺，把选型依据落到纸面。

下游纯化与层析

单抗下游层析纯化工艺

收获澄清（离心/TFF/深层过滤）、Protein A 亲和捕获（DBC/耐碱/复用）、低 pH 病毒灭活、CEX/AEX 精纯与膜层析、20 nm 病毒过滤与 UF/DF，落到层析系统与卫生级设备选型要点。

阅读全文 → 细胞培养与上游

主流动物细胞系选型（Vero/CHO/BHK）

CHO/Vero/BHK-21 三大细胞系的来源核型、亚型命名、贴壁/悬浮/微载体三种培养方式、核心应用与工艺关键点对比，落到生物反应器与卫生级上游设备选型。

阅读全文 → 制药用水 / 泵与汽蚀

高温注射水分配泵回水不足：NPSH 裕量被温度与吸入阀吃掉

山东某滴眼液项目同一台卫生级离心泵：纯化水正常、WFI 高温回水不足、取消入口 2.5″ 隔膜阀后 80°C 正常。用 i-CP2035 样册实参数拆解温度致 Pv 升高与吸入阀局部闪蒸的耦合失效，落到 NPSH 校核与吸入侧零节流选型。

阅读全文 → 卫生级泵

卫生级泵选型

离心泵/凸轮转子泵/蠕动泵/隔膜泵/磁力泵结构对比：密封方式、低剪切、CIP/SIP 兼容、NPSH 与汽蚀防控、可排尽设计，落到 EHEDG/3-A/ISO 5199/ASME BPE。

阅读全文 → 一次性系统

一次性系统 SUS vs 可重复使用设备

交叉污染、CIP 验证、资本与运行成本、灵活性、规模、废弃物权衡；E&L 浸出物验证（PDA/BPOG/USP<665>/<1665>）；混合架构与 Annex 1 CCS。

阅读全文 → 无菌取样与连接

无菌取样与无菌连接器选型

在线取样阀、无菌取样瓶、热熔管路焊接、膜对膜无菌连接器：死体积/可排尽/SAL/操作便利性，ASME BPE 与 Annex 1 闭合系统与 CCS 要求。

阅读全文 → 冻干与无菌传递

冻干与无菌传递：RABS/隔离器

冻干机搁板/冷凝器/真空/SIP-CIP、RABS vs 隔离器屏障对比、VHP 空间灭菌、无菌传递舱与自动进出料、Annex 1 CCS 与无菌屏障要求。

阅读全文 → ASME BPE / 设备设计

ASME BPE 2026 设备设计合规要点：罐体·管口·内伸管·挡板·联轴器

对照 BPE 2026（SD 部分）拆解卫生级罐体与配件设计边界：管口/内伸管 L/D 与 L/A 死角控制、管口齐平与坡口、搅拌轴机械密封与联轴器、罐挡板 ≥5° 坡度与无 CIP 阴影、SF 光洁度与可排尽，逐项给出合格与不合适对照。

阅读全文 → ASME BPE / 合规自查表

ASME BPE 2026 罐体设计合规自查表（可下载 PDF）

把散在 SD 与 SD-5.1.4 的罐体与过程系统设计要求收成一张可打钩自查表：管口 L/D、内伸管 L/A、坡口、搅拌密封与联轴器、挡板 ≥5°、SF 光洁度与可排尽，以及深层通气喷枪、补料口、罐底出料、排气过滤，逐项给出限值、条款与核查方法，附中英双语 PDF 免费下载。

阅读全文 →
查看全部文章 →

技术分享与选型参考

基于实战经验分享生物制药卫生级设备选型方法、品牌对比思路与行业技术资讯，供同行参考。

选型问题探讨

  • 项目工况参数沟通
  • 品牌对比分析
  • 技术方案合理性建议
  • 行业经验互助分享
一起探讨

品牌技术资料

  • 品牌技术特点分享
  • 真实使用经验分享
  • 行业技术文章发布
  • 选型案例一起聊
联系我们

工艺与计算

  • PID / PFD 流程图讲解
  • CIP/SIP 工艺参数计算
  • 换热 / 搅拌 / 管路水力计算
  • 工艺风险评估与优化建议
一起探讨

更多技术资料与行业资讯内容将持续更新，欢迎下载手册或与我们联系。

选型交流与留言

欢迎留言分享你的项目需求与工况，大家一起探讨选型思路。

为什么要找我们？

市面上设备品牌上百个，每家销售都说自己好。你需要一个懂技术、不站队、能独立判断的第三方帮你把关。省下来的不只是一点采购费——选错设备的停工损失、验证失败、GMP缺陷，每一项都可能是百万级的代价。

📧 bioselect_pro@163.com
💬 微信: BioSelect_Pro
📞 电话联系: （请在表单中留下号码，我们会主动联系）

留言表单

免费下载《生物制药设备选型手册》

汇总 7 大品类、35+ 主流品牌的型号对照与认证清单。留邮箱，即可解锁 PDF 下载。

我们尊重您的隐私，绝不发送垃圾邮件。
